當前位置：首頁 > 產品中心 > 螺栓 >
3D鑄入型螺栓CSN3D
CSN (1)

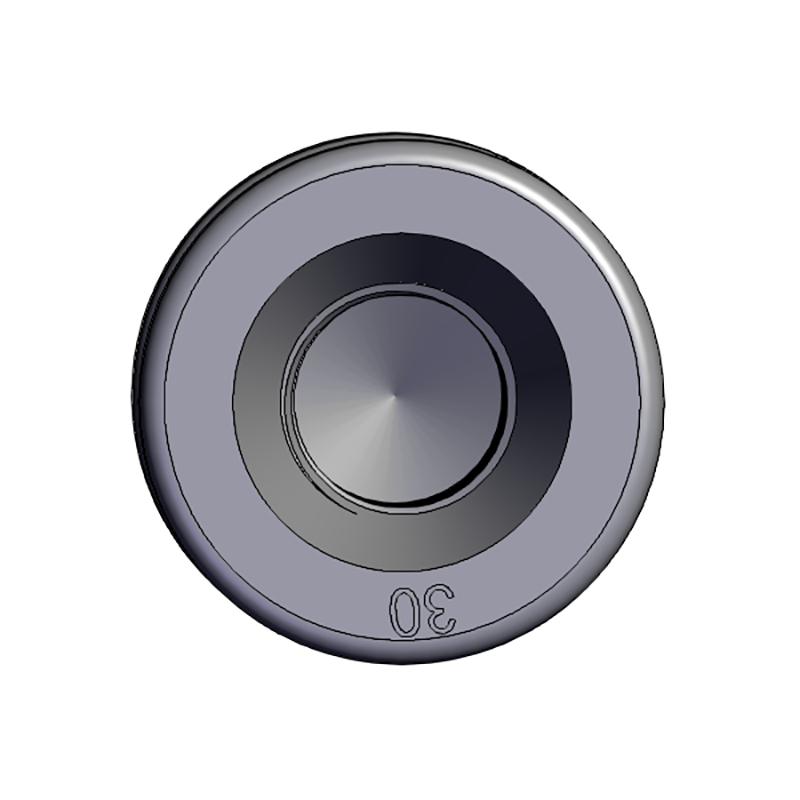

CSN (2)

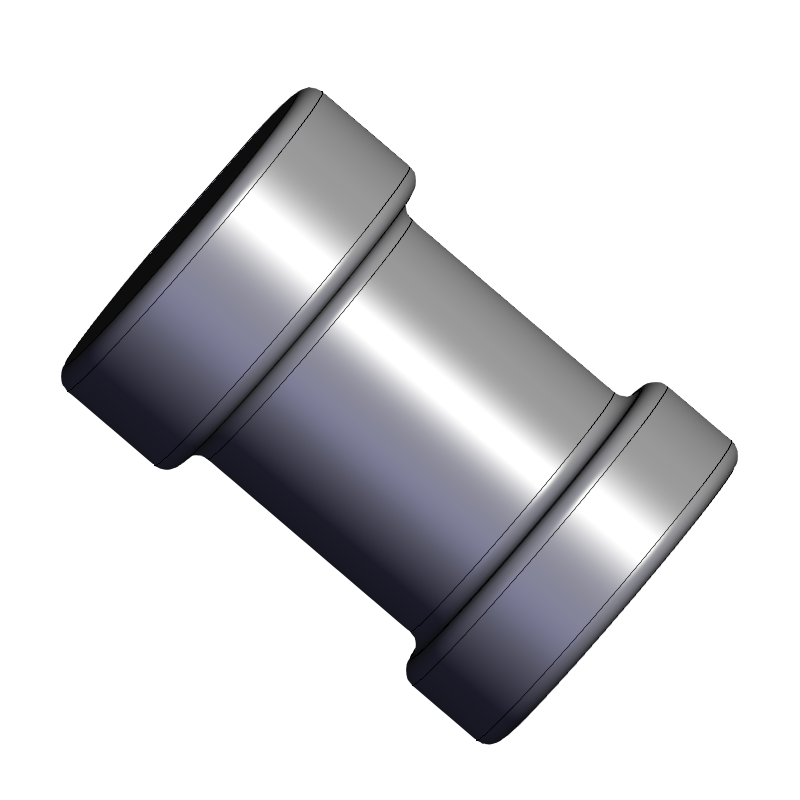

CSN (4)

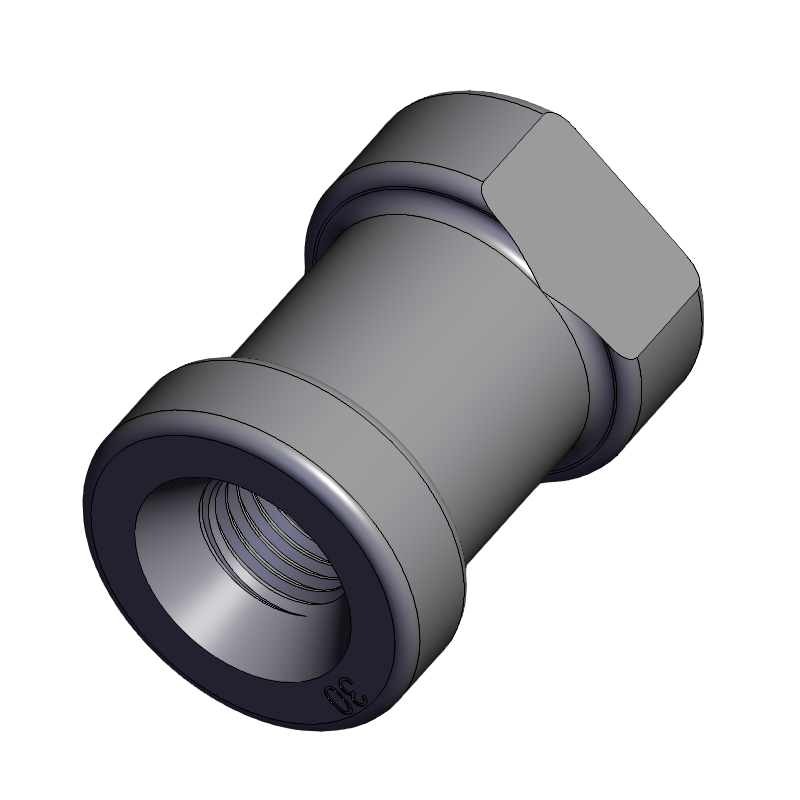

CSN (3)

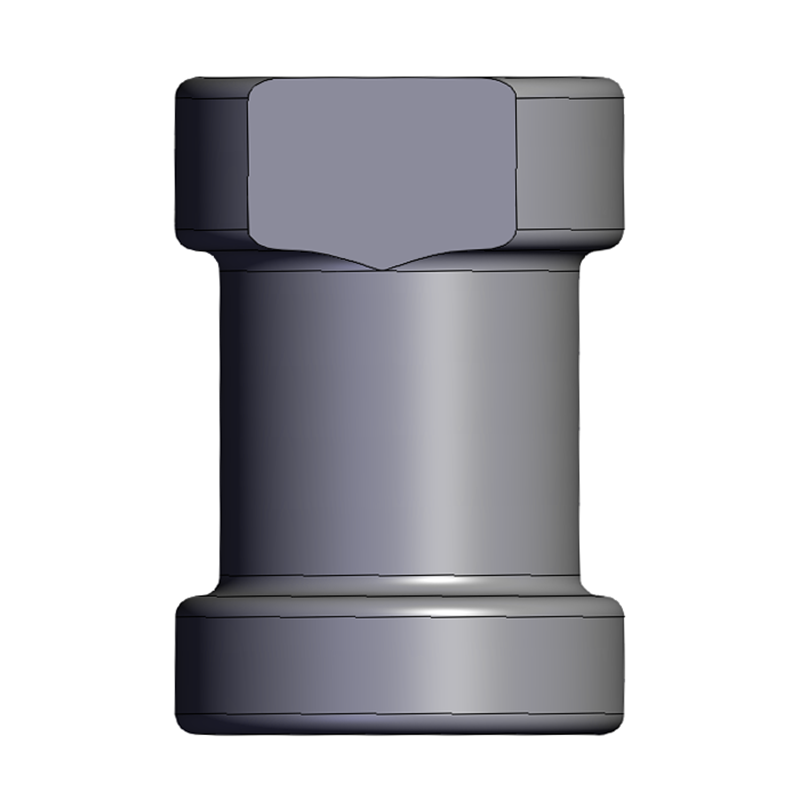

3D鑄入型螺栓CSN3D
CSN (1)
CSN (2)
CSN (4)
CSN (3)

鑄入型螺栓CSN

執行標準：EN ISO 12100:2010 符合 misumi標準

專利號：

螺紋直徑

  • M12
  • M16
  • M20
  • M24
  • M30
  • M36

3D下載：

型號： 有6個備選型號
微信掃一掃
添加專人微信
產品定制咨詢微信二維碼
  • 基本信息
  • 產品規格及尺寸
  • 起吊方式及載荷
  • 使用說明書
  • 安裝使用
  • 使用案例

鑄入型螺栓CSN

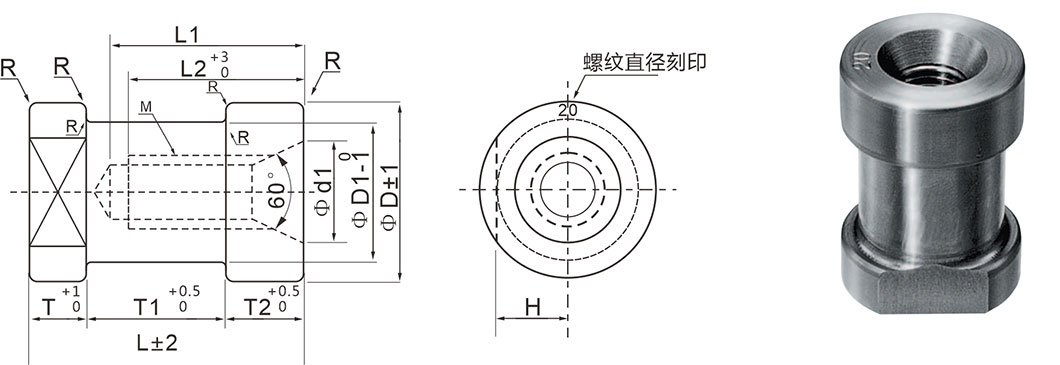

產品尺寸表

鑄入型螺栓CSN  產品規格及尺寸

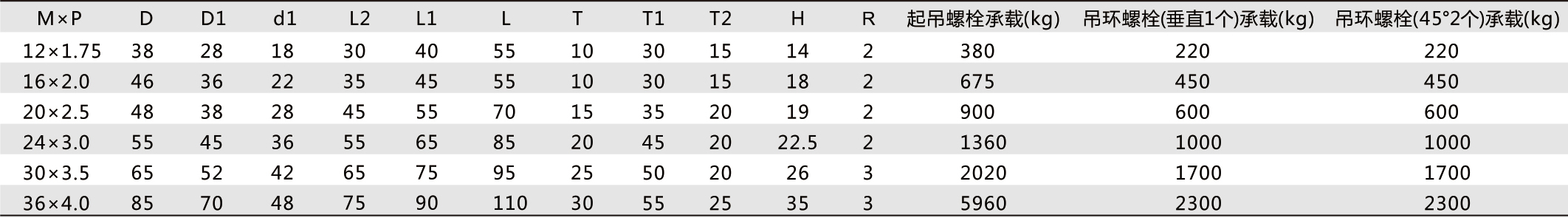

產品尺寸表

鑄入型螺栓CSN  起吊方式及載荷

鑄入型螺栓CSN  使用說明書

鑄入型螺栓CSN  安裝使用

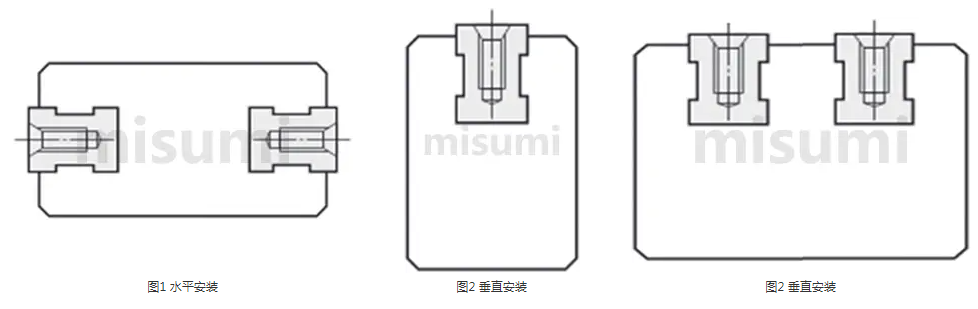

吊鉤-鑄入型螺栓在模具鑄造前埋入箱體。前端要高于模具本體，如下圖
圖1： 吊鉤-鑄入型螺栓2側埋入2個，可實現水平起吊，起吊負載參見規格表CSN.
圖2： 吊鉤-鑄入型螺栓埋入1個，可實現垂直起吊，起吊負載參見規格表CSN.
圖3： 吊鉤-鑄入型螺栓埋入2個,可實現45度起吊，起吊負載參見規格表CSN

鑄入型螺栓CSN  使用案例
